未知 预制叠合板设计   [ 日期:2019-07-13 ]   [ 来自:本站原创 ]  HTML

工具箱下载:http://tiancao.net/blogview.asp?logID=1881

1、搜索楼板

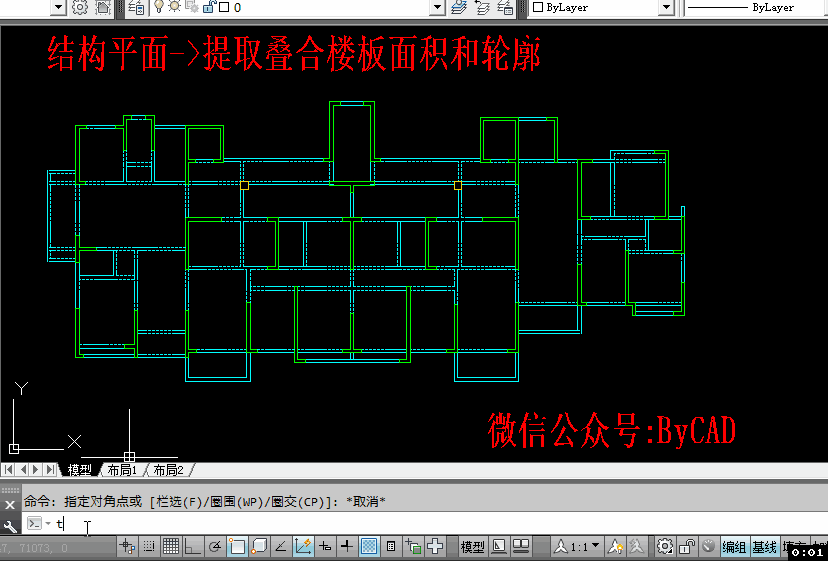

    a、从结构平面图搜索楼板
    命令:TcSSLB
    搜索可能应为方便不闭合出错,或因平面图过于复杂处理需要几分钟。对于不闭合的建议手动闭合,对于复杂的建议分区搜索。

按此在新窗口打开图片

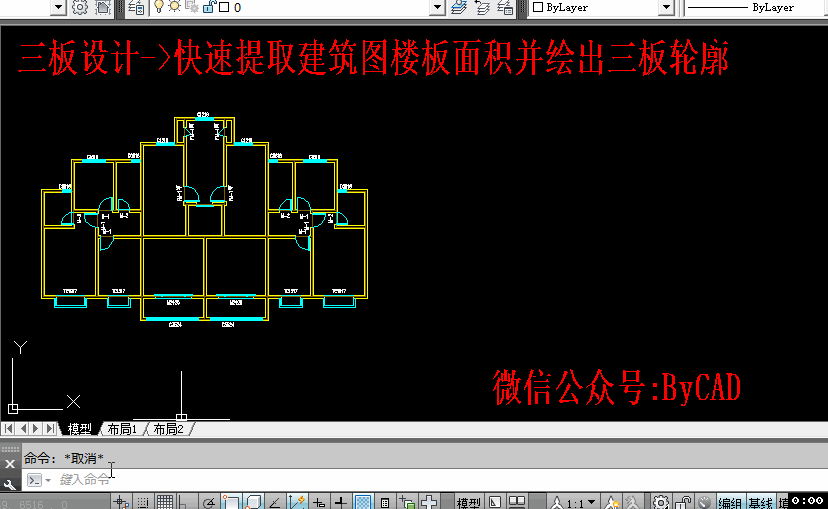

    b、从天正建筑图搜索楼板
    命令:TcJZSSLB
    执行此命令前,应先执行天正建筑SSFJ(搜索房间命令),如果建筑图的房间不闭合,应先将建筑墙体闭合。
按此在新窗口打开图片

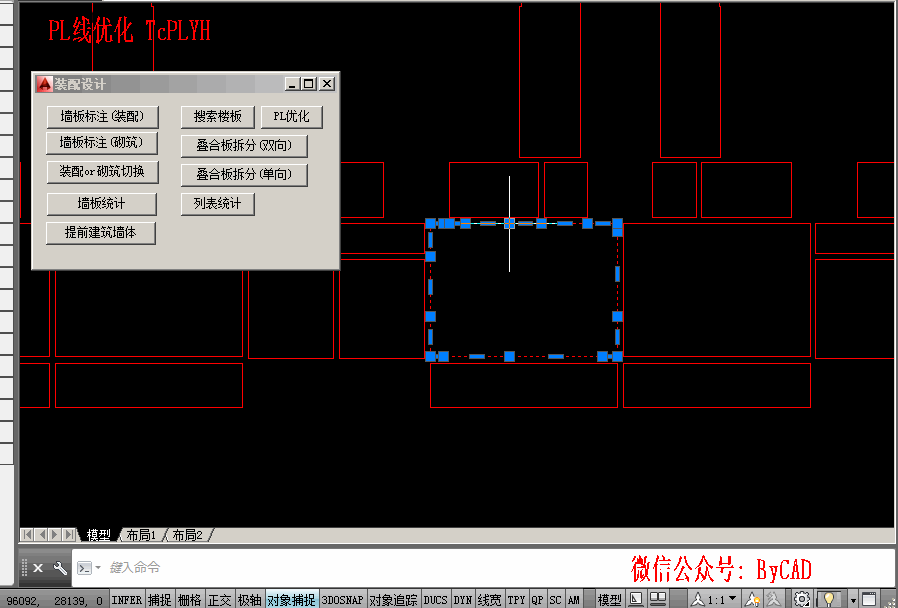

    c、轮廓线优化
    命令:TcPLYH
    轮廓线包含的顶点可能太多,软件处理可能容易出错。拆分前宜进行优化,去除多余的顶点。
按此在新窗口打开图片

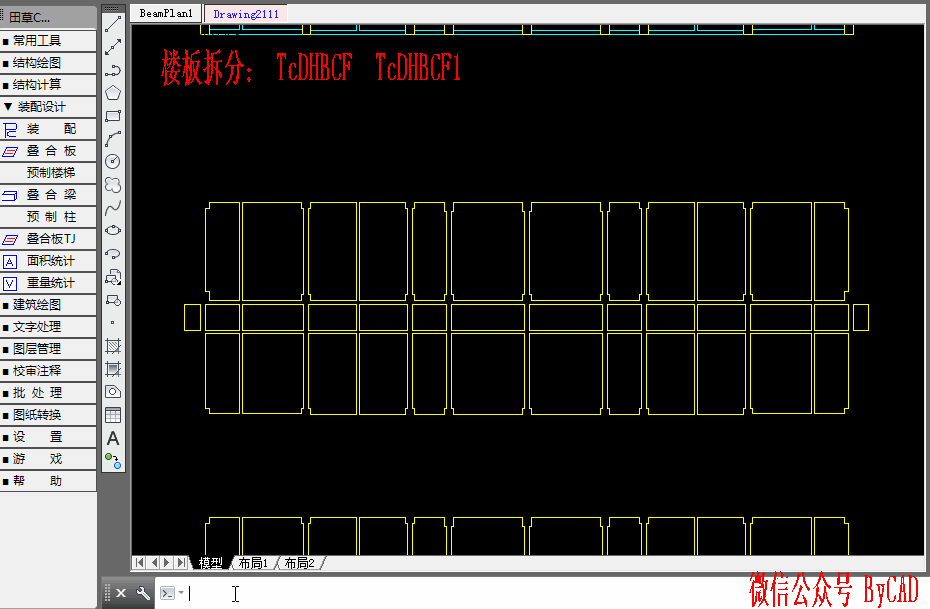

2、叠合板拆分
    a、双向板拆分
    命令:TcDHBCF
    可设置拆分模式,比如等比例拆分或中间取整拆分。可设置接缝宽度,偏移宽度。可同时标注拆分后板的面积的重量。
按此在新窗口打开图片

    b、单向板拆分
    命令:TcDHBCF1
    可设置拆分模式,比如等比例拆分或中间取整拆分。可设置偏移宽度。可同时标注拆分后板的面积的重量。
按此在新窗口打开图片

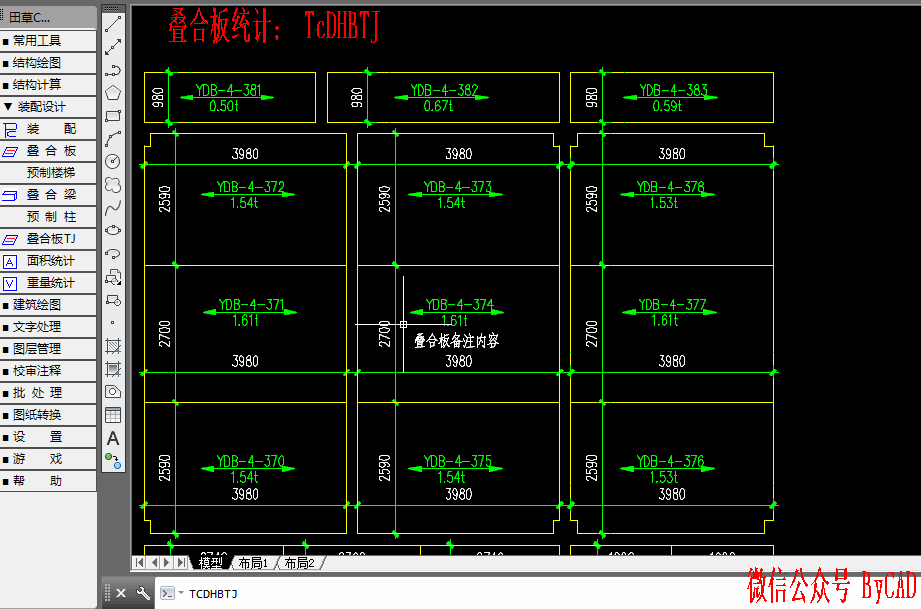

3、叠合板统计
    命令:TcDHBTJ
        对于倾斜搁置的叠合板,需要旋转后再统计。
按此在新窗口打开图片

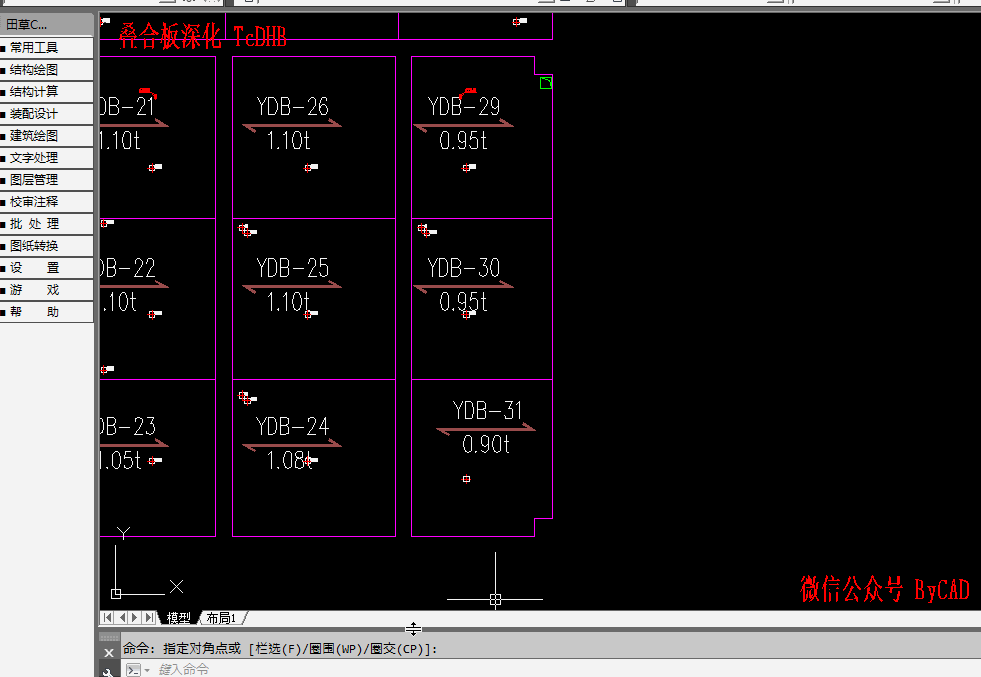

4、叠合板深化
    命令:TcDHB
按此在新窗口打开图片

工具箱下载
http://www.tiancao.net/blogview.asp?logID=1881
